На перший погляд автомобільне дзеркало заднього виду — звичайна деталь, на яку ми майже не звертаємо уваги.
Про це пише Polemika.
Але його форма зовсім не випадкова. Від кривизни дзеркала залежить, скільки дорожнього простору бачить водій, наскільки великим здається автомобіль позаду та наскільки легко оцінити відстань до нього.
Цікаво, що невелика зміна форми дзеркальної поверхні фактично змінює те, як водій сприймає навколишній простір.
Навигация
Якої форми дзеркало заднього виду

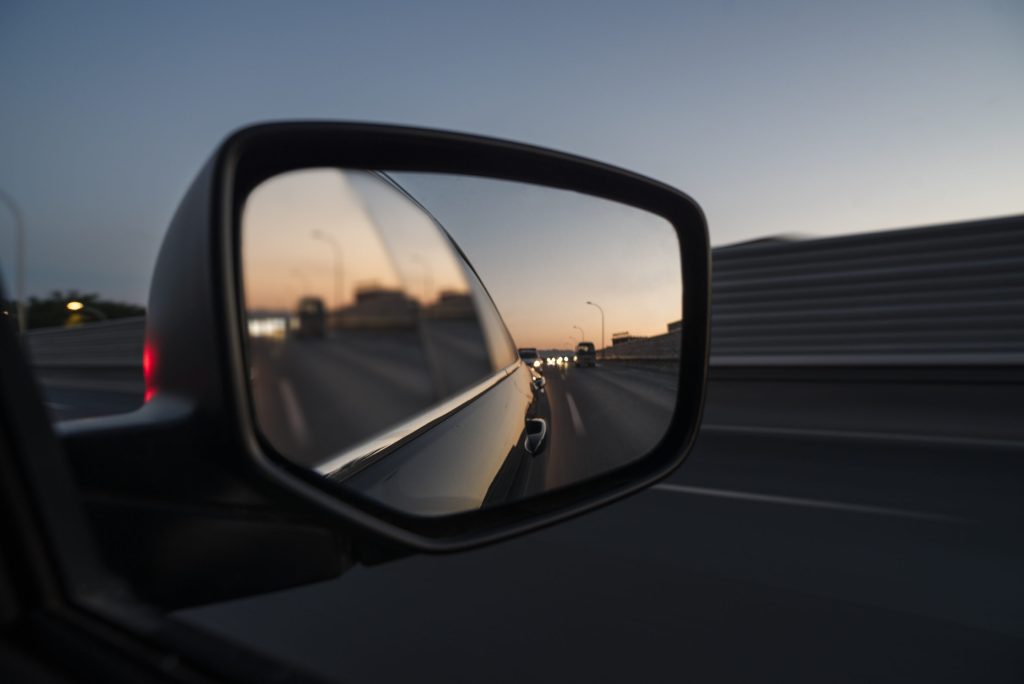

Якщо йдеться про зовнішні бічні дзеркала, то частина з них має опуклу поверхню. Саме завдяки такій геометрії в дзеркало потрапляє ширша ділянка дороги.
Опукле дзеркало вигинається назовні, у бік водія.
Коли світло від автомобілів, дорожніх знаків та інших об’єктів потрапляє на таку поверхню, відбиті промені розходяться під більшими кутами.
У результаті водій отримує ширше поле огляду, ніж у випадку з плоским дзеркалом аналогічного розміру.
Саме тому опуклі дзеркала використовують там, де важливо бачити не лише об’єкт безпосередньо позаду, а й те, що відбувається з боків.
Що дає опукла форма
| Властивість | Плоске дзеркало | Опукле дзеркало |
|---|---|---|
| Поле огляду | Вужче | Ширше |
| Розмір зображення | Майже відповідає реальному | Менший |
| Зображення | Пряме | Пряме |
| Оцінка відстані | Природніша | Може бути складнішою |
| Контроль «сліпих» зон | Обмежений | Кращий |
| Використання | Там, де важлива точність масштабу | Там, де важливий широкий огляд |
Чому автомобіль у дзеркалі здається меншим
Це безпосередній наслідок опуклої форми.
Опукла поверхня змушує відбиті світлові промені розходитися.
Через це дзеркало формує уявне, пряме та зменшене зображення предмета. Тому автомобіль позаду може виглядати меншим, ніж він є насправді.
На практиці це означає простий компроміс:
Більше дорожнього простору в дзеркалі — але менше зображення кожного окремого об’єкта.
Саме тому сильніше викривлене дзеркало може показати більшу частину дороги, але автомобілі в ньому будуть виглядати дрібнішими.
Чому це важливо під час перестроювання
Уявімо ситуацію: водій хоче перестроїтися в сусідню смугу. У дзеркалі він бачить автомобіль, який здається досить маленьким і далеким.
Але маленький розмір зображення не обов’язково означає велику реальну відстань.
Це одна з причин, чому на опуклих автомобільних дзеркалах можна зустріти попередження на кшталт «Objects in mirror are closer than they appear» — «Об’єкти в дзеркалі ближчі, ніж здаються».
Таке попередження пов’язане саме з особливостями сприйняття зменшеного зображення.
Дослідження також показували, що опукле дзеркало може впливати на суб’єктивне сприйняття відстані: об’єкт може здаватися водієві розташованим далі, ніж він є насправді.
Тому під час перестроювання варто:
- перевірити відповідне бічне дзеркало;
- оцінити ситуацію через бокове вікно;
- не покладатися лише на розмір автомобіля в дзеркалі;
- враховувати можливі «сліпі» зони;
- перед маневром переконатися, що сусідня смуга вільна.
Чому не зробити дзеркало просто великим і плоским
На перший погляд це здається логічним рішенням: якщо опукле дзеркало зменшує автомобілі, можна просто встановити велике плоске дзеркало.
Проблема в тому, що автомобільне дзеркало має обмежені розміри.
Воно повинно вписуватися в конструкцію кузова, не створювати зайвого опору повітрю, не заважати огляду та залишатися зручним для водія.
Опукла поверхня дозволяє «вмістити» більший сектор навколишнього простору на відносно невеликій площі дзеркала. Саме це робить її настільки практичною для автомобілів.
А чому салонне дзеркало часто виглядає інакше
Тут важливо не плутати бічне дзеркало та внутрішнє дзеркало заднього виду.
Салонне дзеркало, розташоване перед водієм, традиційно часто має плоску відбивну поверхню. Його завдання — показати дорожню ситуацію позаду з більш звичним масштабом.
Зовнішні дзеркала, своєю чергою, повинні компенсувати обмежений кут огляду та положення дзеркала відносно водія.
Саме тому в автомобілях можна зустріти різні типи дзеркальних поверхонь — плоскі, опуклі та асферичні.
Чому салонне дзеркало може мати «нічний» режим
Є ще одна цікава особливість, яку легко не помітити.
У багатьох автомобілях внутрішнє дзеркало має режим Day/Night. Це не просто затемнення скла.
У класичній конструкції використовується спеціальне дзеркало клиноподібної форми, у якого передня та задня поверхні розташовані не паралельно.
У денному положенні водій отримує сильніше відображення від задньої поверхні.
У нічному положенні геометрія змінюється так, щоб яскраві фари автомобіля позаду не били безпосередньо в очі.
Відображення стає значно слабшим.
Тобто навіть «звичайне» салонне дзеркало може бути маленьким оптичним приладом, спеціально розрахованим на комфорт і безпеку водія.
Чи всі автомобільні дзеркала опуклі
Ні.
Конкретна форма залежить від розташування дзеркала, його розмірів, конструкції автомобіля, законодавчих вимог та завдання, яке воно має виконувати.
Сучасні автомобілі можуть використовувати:
- Плоскі дзеркала — дають більш природне сприйняття розміру та відстані.
- Опуклі дзеркала — забезпечують ширше поле огляду.
- Асферичні дзеркала — можуть поєднувати різні зони кривизни для розширення огляду.
- Комбінації різних поверхонь — дозволяють збільшити сектор огляду, водночас попереджаючи водія про зміну перспективи.
Вимоги до автомобільних дзеркал у різних країнах відрізняються.
Наприклад, американський стандарт FMVSS 111 встановлює вимоги до поля огляду та передбачає умови використання опуклих дзеркал на пасажирській стороні.
Форма дзеркала — це компроміс між оглядом і точністю
У конструкції автомобільного дзеркала немає ідеального варіанта, який одночасно давав би величезний кут огляду та абсолютно точне сприйняття відстані.
Умовно це можна представити так:
Більша кривизна → ширше поле огляду → менші зображення → складніше оцінювати відстань.
Менша кривизна → вужче поле огляду → більші зображення → природніше сприйняття масштабу.
Саме тому інженери підбирають кривизну, розмір і положення дзеркала як єдину систему.
Дослідження автомобільних дзеркал показують, що радіус кривизни, розмір і розташування безпосередньо пов’язані з полем огляду та вимогами до видимості.
Чому дзеркало не може повністю прибрати «сліпу зону»
Опукле дзеркало значно збільшує поле огляду, але воно не робить автомобіль прозорим.
Частина простору навколо машини все одно може залишатися поза межами дзеркал.
Крім того, положення голови водія, налаштування сидіння, конструкція кузова та розміщення дзеркал впливають на те, що саме потрапляє в поле зору.
Тому дзеркала є допоміжним інструментом, а не заміною прямого контролю ситуації навколо автомобіля.
Як правильно користуватися дзеркалами
Перед поїздкою бажано налаштувати їх так, щоб:
- внутрішнє дзеркало показувало якомога більшу частину заднього скла;
- у бічному дзеркалі автомобіль займав лише невелику частину внутрішнього краю, якщо саме таке налаштування відповідає вашій техніці водіння;
- основна частина відображення припадала на сусідні смуги та простір позаду;
- водієві не доводилося сильно нахиляти голову, щоб отримати потрібний огляд.
Цікавий факт: кривизна дзеркала впливає на сприйняття відстані
Здавалося б, дзеркало лише «відбиває» те, що вже є позаду автомобіля. Насправді форма поверхні змінює геометрію світлових променів і, відповідно, розмір та кутовий масштаб зображення.
Саме тому опукле дзеркало — чудовий приклад того, як фізика безпосередньо перетворюється на елемент автомобільної безпеки.
У науковому дослідженні, присвяченому опуклим автомобільним дзеркалам, було встановлено, що під час спостереження через опукле дзеркало люди могли сприймати об’єкт як такий, що знаходиться далі, хоча фізично він був ближче.
Отже, навіщо автомобілю дзеркало такої форми
Коротка відповідь проста: щоб водій бачив більше.
Опукла форма дозволяє розширити поле огляду, зменшити частину сліпих зон і контролювати більшу ділянку дороги без необхідності постійно повертати голову.
Ціна цього рішення — зменшення зображення та менш точне інтуїтивне сприйняття відстані.
Головне, що варто запам’ятати
- Опукле дзеркало показує ширше поле огляду.
- Предмети в ньому виглядають меншими.
- Зменшене зображення може створювати враження більшої відстані.
- Саме тому потрібно враховувати попередження про те, що об’єкти можуть бути ближчими, ніж здаються.
- Плоскі та асферичні дзеркала мають інші оптичні властивості.
- Форма дзеркала — результат компромісу між максимальним оглядом і точністю сприйняття.
Тож наступного разу, коли поглянете в автомобільне дзеркало, пам’ятайте: перед вами не просто шматок скла, а оптична система, геометрія якої спеціально підібрана для того, щоб дати водієві якомога більше інформації про дорогу.
